電源的輸入保護

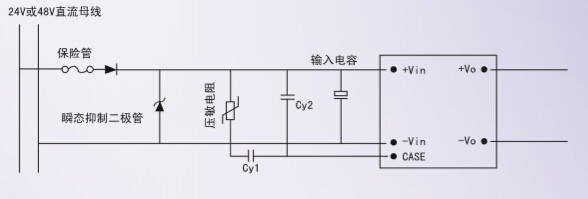

根據模塊電源實際的工作環境及用戶對可靠性的要求，可以選擇輸入保護電路，以提高電源系統的可靠性，輸入 保護電路由保險絲、反極性保護二極管、輸入電容、瞬態抑制二極管等組成，常用的輸入保護電路如圖所示：

1 保險絲 設置在電源模塊輸入端的保險絲提供安全保護，一般保險絲規格可選取1.5-2倍的額定輸入電流，如果模塊工作在 一個相當寬電壓范圍，保險絲應該選擇2倍的大輸入電流。是否選擇一個快速溶斷的保險絲取決于具體的應用。一 般來說一個普通的保險絲能提供足夠的保護，但在熱備份的應用中，我們推薦使用快速保險絲，以防失效的模塊將輸 入母線短路。

2. 輸入電容 在模塊的輸入端應加裝一只電解電容，這個電容有兩個作用： ① 吸收模塊輸入端的電壓尖峰 ② 在輸入母線上出現瞬間電壓跌落，給模塊提供一定時間的維持電壓。

3. 反極性保護 為了防止模塊在輸入極性接錯，在輸入端安裝一只二極管，這只二極管可串在輸入回路(如圖十一接法)，對低壓 輸入電源，可并聯在輸入回路(如圖二接法)。如果使用瞬態抑制二極管作為瞬態過壓保護，則省略串敢二極管，同樣 可起到反極性保護的作用。
